一、用途
HASL-206模擬斷路器主要用于電力系統(tǒng)斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。
二、斷路器原理
HASL-206模擬斷路器采用全數(shù)字電路，時間為數(shù)字撥碼設置，可實現(xiàn)模擬斷路器跳合閘時間設置、三相/分相操作選擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。
三、使用方法
（1）HASL-206模擬斷路器跳合閘電源電壓為DC220V與DC110V兩檔，試驗前必須選擇好電壓與輸入電壓一致。

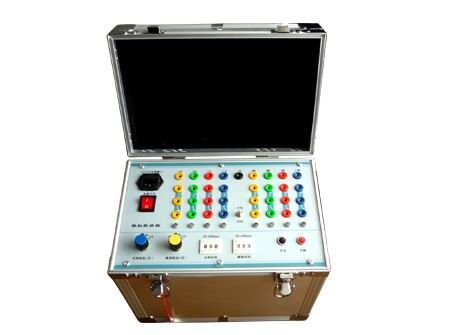

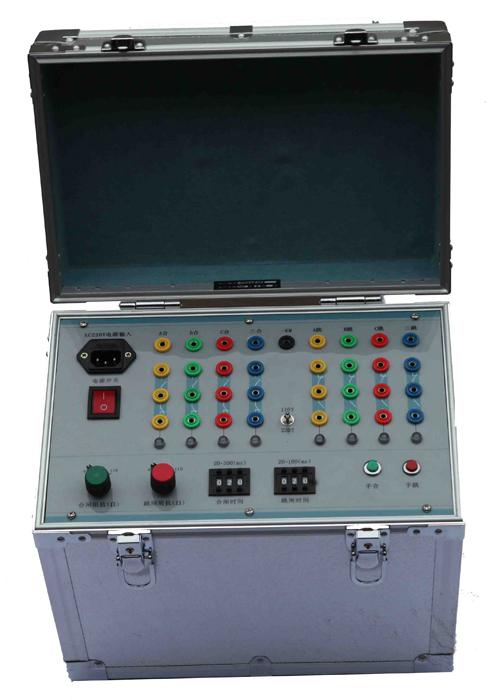

（2）本模擬斷路器可以模擬分相操作斷路器，也可模擬三相操作斷路器，跳合閘阻抗選擇為400歐、200歐、110歐任意選擇，當模擬分相操作斷路器時，其跳合閘輸入端子分別為A合、A跳、B合、B跳、C合、C跳；當模擬三相操作斷路器時，其跳合閘輸入端子為三跳、三合。另外，面板上還設有手動合閘和手動跳閘按鈕，并設有跳合閘信號燈，分別為A合、B合、C合三個紅色信號燈和A跳、B跳、C跳三個綠色信號燈，在模擬三相操作斷路器時，A、B、C三相信號燈同時明滅。
（3）在模擬回路中設有繼電器A、B、C各輸出一組轉換觸點，動斷觸點閉合或斷開觸點斷開的觸點與操作電源完全隔離，可與微機型繼電保護試驗設備進行配合。
（4）模擬斷路器可模擬跳閘和合閘時間，時間設置為撥碼開關設置，精度高。跳閘時間設置范圍為20-200ms，合閘時間設置范圍為20-100ms。
四、技術指標
（5）供電電源AC200V±10%
（6）跳合閘操作為電源電壓：DC220V、DC110V
（7）跳合閘阻抗選擇400Ω、200Ω、110Ω
（8）合閘時間選擇：20-200ms
（9）跳閘時間選擇：20-100ms
（10）模擬斷路器常閉/常開接點容量為AC220V/5A。
五、注意事項
（11）檢查電源電壓是否在模擬開關工作電壓的范圍內；
（12）長期存放或長途運輸時應輕取輕放，注意防潮。
六、設備配套
1、SDSL-206型模擬斷路器一臺
2、試驗線一套
3、說明書一份
4、圖紙一份
5、合格證一份
