一 、產品概述：

   江蘇華傲電氣科技有限公司結合變壓器繞組變形測試技術的研究，與此同時陸續開發了系列變壓器繞組變形測試儀，用于電力變壓器的繞組變形測試和診斷。

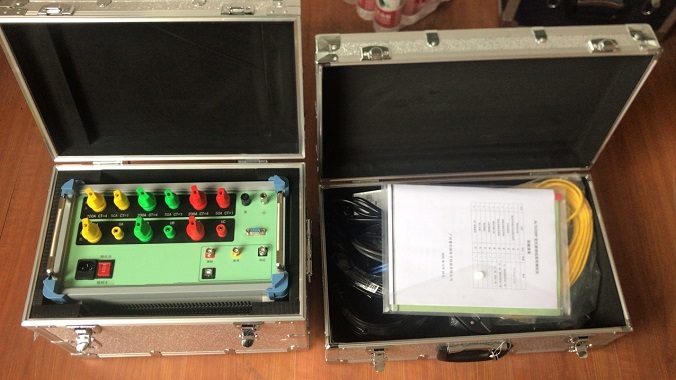

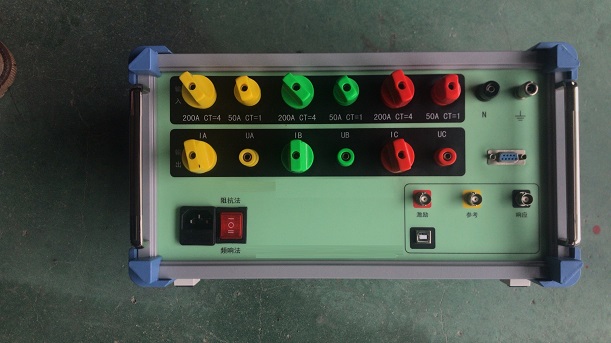

HAPX-600型為新型的變壓器繞組變形綜合測試儀，綜合采用頻率響應分析法原理和低電壓電抗法原理，應用IE網絡通訊技術，同時滿足DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》和DL/T 1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》兩項標準的所有技術要求，滿足6KV以上各種變壓器的測量，是供、發電系統產品。

二、產品別稱：

   變壓器繞組變形測試儀(頻響法+電抗法）、變壓器繞組變形綜合測試儀、電力變壓器繞組變形檢測儀、頻響法變壓器繞組變形測試儀、變壓器繞組變形測試儀、變壓器繞組變形測量?jī)x、變壓器繞組變形分析儀、

三、產品主要技術參數：

（一）頻響法技術指標

  1、掃頻范圍：100Hz～2MHz

  2、頻率精度：0.005％

  3、掃頻方式：線性或?qū)?shù)，可任意設置掃頻點數

  4、掃頻間隔：小于1KHZ

  5、測量頻率范圍：－100dB～20dB

  6、掃頻激勵輸出：20Vpp

  7、檢測精度：優于±0.5dB

  8、阻抗匹配：在被測繞組的激勵和響應端與地之間加50歐姆電阻

  9、輸入端口阻抗：大于1M歐姆

  10、干擾抑制能力：具備選頻濾波功能，通頻帶的寬度小于選頻濾波器中心頻率的1%

  11、數據存儲格式：Excel數據格式，可用純文本方式打開

（二）阻抗法技術指標

  1、電壓參數：量程范圍：10-500V    精度：0.1%（直接測量）

  2、電流參數：量程范圍：0.5A-200A  精度：0.1%（直接測量）

  3、頻率參數：量程范圍：45-75Hz    精度：0.02Hz

  4、有功功率：精度：0.5%

  5、短路阻抗：精度：0.2%

（三）其他技術指標

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×240mm×210mm

  5、儀器重量：6kg
