一、概述

HADL-220B帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別多根纜中欲尋找的某根電纜；具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。它在電纜施工及維護工作中具有重要的意義。HADL-220B帶電電纜識別儀，在發射端采用高頻信號編碼技術對發射信號進行編碼，驅動大口徑卡鉗發射平均值為0的高頻交流大電流相位編碼信號。接收機中采用單片機對接收信號進行識別。在相距數公里距離外的多根電纜中，根據接收到信號相位特征，能識別出發射卡鉗夾的那根電纜。

二、儀器主要特點

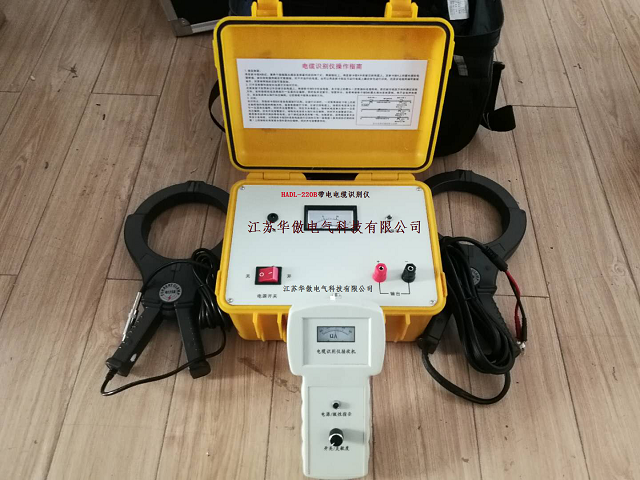

HADL-220B帶電電纜識別儀由帶電電纜識別儀發射機、接收機、發射卡鉗、接收卡鉗組成。

當電纜接地回路電阻50歐姆時，帶電電纜識別儀發射機驅動卡鉗在電纜上感應的電流值不低于4毫安；大鉗口ф150適合各種截面積的動力電纜。

接收機用1.5V兩節5號供電，配合接受卡鉗，接收靈敏度可達4毫安。

三、工作原理簡介

  由于正在運行的帶電電纜不允許破壞任何接地線等連接線，也不允許將識別儀發射機的輸出信號直接加在帶有高壓電的電纜相線上。帶電電纜識別，需要解決兩個難題，一是電纜識別信號如何耦合到電纜上的問題；二是耦合上去的信號一般比較小，而運行電纜可能存在50HZ不平衡電流、感應的50Hz干擾電流，電纜的分布電容電流等構成的50Hz工頻電磁干擾，高靈敏度接收卡鉗就存在如何抗50Hz工頻干擾問題。

我們研制的HADL-220B帶電電纜識別儀，發射和接收采用單片機編碼、解碼技術應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，接收卡鉗中的單片機，對接收的信號經過硬件和如軟件的濾波后，再進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。沒有聲光指示。這就體現了被識別的目標電纜的 性。很容易將被識別電纜從多根電纜中區別開來。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。

四、儀器性能優勢

HADL-220B帶電電纜識別儀采用先進的PSK技術；優于GPS電纜識別技術，適應于遂道，地下電纜溝、有屏蔽及高壓建筑遮擋和其他GPS無法使用的地方；測試距離不受電纜長度限制，只要求接地電阻小于50歐姆。

五、性能指標

發射機：

1. 脈沖峰值輸出電流：20A

2．脈沖重復頻率：1次/2秒

3．供電電源：2800mA鋰電池供電。

4．重量：不大于10kg

接收機：

1．接收機靈敏度：接地回路電阻小于50歐姆

2．電源：兩節5號電池

3．重量：0.2kg
