一、產品概述

HADL-207推車式電纜故障定位系統完全滿足DL/T846-2004《高電壓測試設備通用技術條件》和DL/T474-2006《現場絕緣試驗實施導則》。主要用于低高壓電纜故障測試時沖擊放電和耐壓試驗以及路徑定位。

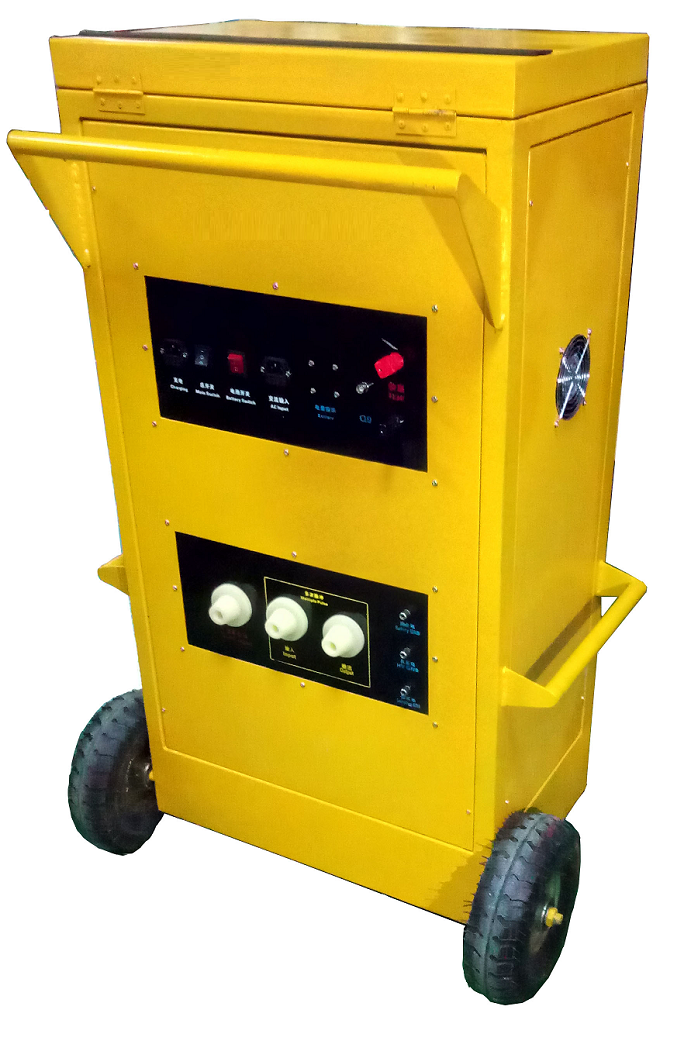

本裝置集成直流高壓源、儲能電容器、放電球裝置、35kV-2uF和15kV-4uF切換裝置、蓄電池裝置、電纜故障測試儀以及電纜路徑儀合為一體的推車式高端實驗儀器。該設備完全解決傳統實驗裝置的使用方便性、攜帶性、安全可靠性以及郊外無市電等問題。

本儀器采用gao精度、gao穩定度的專用高壓電子元器件和高頻高壓技術，使其整機結構簡單。為了保留人們原來使用變壓器和操作箱產生直流高壓的習慣，本儀器采用人性化設計操作方式，集成微型可靠電路設計。具有安全可靠，目視直觀。真正做到?jīng)_擊打不壞的效果，還具有自動定時沖擊、手動沖擊和耐壓、儲能容量切換、電纜路徑尋找以及多次脈沖等功能。在郊外無市電情況下，也可以打開蓄電池裝置，正常使用。是目前國內操作為人性化的推車式電纜故障定位設備，也稱為小型式電纜故障測試車。是我們電力電纜故障檢測產品。

二、主要性能特點：

 ★ 高壓脈沖輸出均勻、可控；

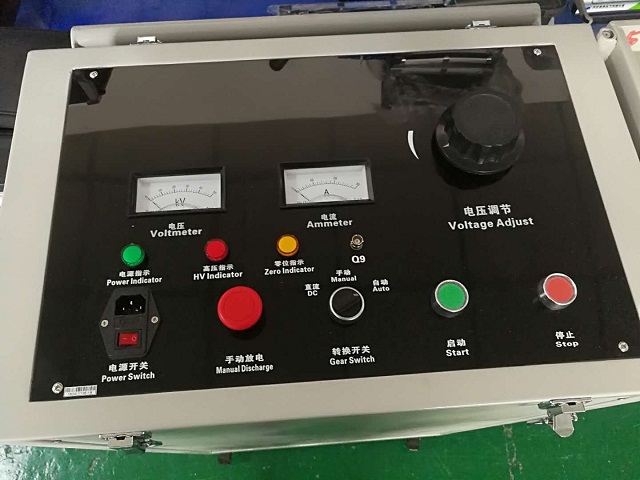

★ 具有電壓雙1.5級指針表顯示，直觀明朗，沖擊放電過程一目了然；

★ 高壓側電壓計量，實時精確；

  ★ 具有零位啟動保護功能，安全可靠；

 ★ 獨特高壓測量設計，在停止?fàn)顟B(tài)下，可以監測到脈沖電容儲存電壓大小；

★ 放電時間可以選擇定時和手動兩種模式；

★ 具有直流耐壓功能；

★ 內部安裝高精度測試電纜故障采樣波形模塊和多次脈沖模塊；

★ 人性化設計手推車，方便移動；

★ 內部安裝大容量鋰電池，可以供高壓、主機、路徑三大模塊正常使用；

★ 35kV-2uF和15kV-4uf兩種模式選擇；

★ 內部具有消音發電裝置，減少對初學者恐懼心理；

三、主要技術指標：

★ 沖擊高壓：0～15kV和0～35kV可選

  ★ 高壓分壓：電壓精度1.5級

  ★ 內置電容：4μF和2uF

  ★ 放電功率：450J和1225J

  ★ 沖擊時間：自動沖擊約5秒，手動沖擊任意控制時間

  ★ 沖擊功率：400W

  ★ 體    積：580L×370W×1080H

  ★ 重    量：不大于50kg

  ★ 工作電源：AC 220V±10% 50Hz±2Hz或內部電池

  ★ 環境溫度：-20～+50℃
