一．產品概述：
全自動耐壓試驗臺是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。

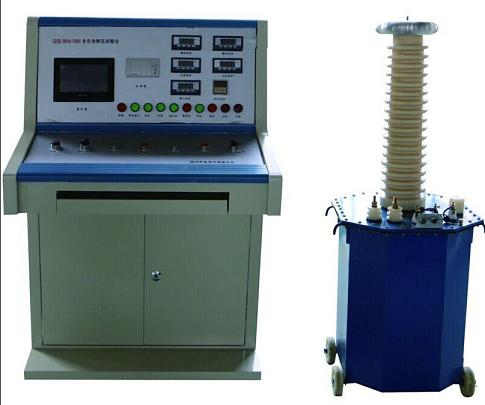

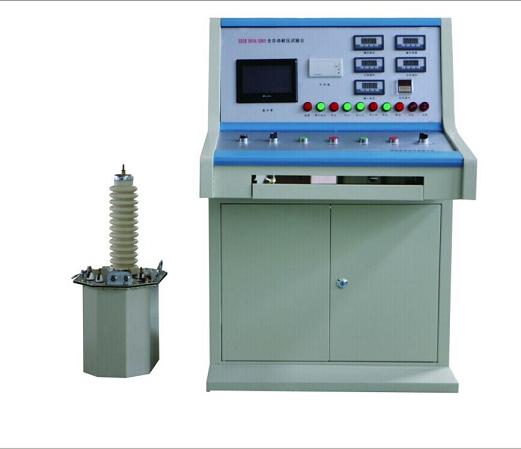

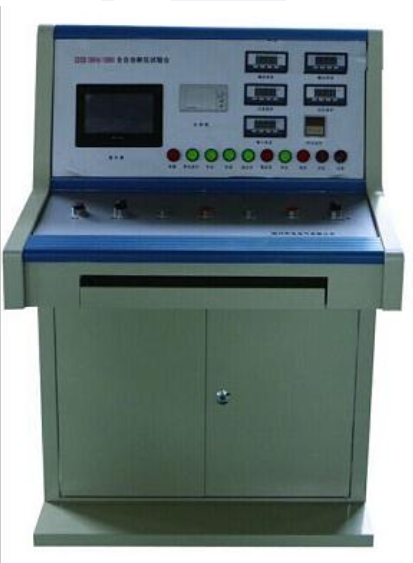

HASB-20KVA/100KV全自動耐壓試驗臺
二、產品工作過程：
試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，
用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），
經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）
電壓至試驗變壓器的初級繞組，根據電磁感應原理，
在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
三、主要試驗設備的選擇
1.HASB-20KVA/100KV全自動耐壓試驗臺
其高壓側額定電壓應不小于被試品的蕞高試驗電壓，額定電流不小于被試品的蕞大電容電流。
被試品的電容電流和試驗變壓器所需容量計算式為：
2.調壓設備
（1）自藕調壓器。其調壓范圍廣、功率損耗小、波形畸變小、選擇這種調壓方式為蕞好。
自藕調壓器的容量按0.75 ~ 1倍的試驗變壓器的容量選擇，
適用于容量為100KVA以下的試驗變壓器的調壓。
（2）感應調壓器。其調壓范圍大，波形畸形小、但結構復雜、價格較貴，當試驗變壓器的容量較大時（如100KVA以上）使用。
四、產品技術指標：
1.使用環境條件
環境溫度不高于+40℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過2000米；
五、產品技術參數：
型號：SDSB 20KVA/100KV
輸入電壓:380V
輸出電壓：0-100KV
容量：20KVA
六、產品操作步驟：
1、打開電源鑰匙懸念啟動試驗臺，界面如圖1所示
圖1
2.點擊參數設置，（如圖2）所示，可設定電壓，設定電流，設定時間，以及升壓速度控制和降壓時間。
(1)如果需要更改數值長按數字框（如圖2-1）所示依次輸入數字與小數點.CRL鍵為清零，ENT鍵為確認，
ESC鍵為退出。
(2)升壓速度控制數值必須小于等于100，為0時為蕞快速，大于1時采用間歇式控制。
被試品測試越長則升壓速度控制數值越大。（建議設置為2）
(3)降壓時間是調壓器降壓零位所需要的時間。
3.完成參數設置后點擊“試驗開始”進入試驗畫面如圖3所示
圖3
（1）試驗之前，在操作臺電子儀表上設置好“過壓保護”，“過流保護”各項數值。
（2）如在試驗過程中出現“過壓保護”或者“過流保護”，報警器則會自動響起，
降壓至零位，必須重啟才能進行下次試驗。
（3）本產品可以通過觸摸屏調節“手/自動”操作，點擊“手/自動”
綠色自動按鈕亮起時可在液晶屏實施操作，再次點擊“手/自動”則需在操作臺按鈕進行手動操作。
同理在液晶屏進行自動操作時請將操作臺“手/自動”旋鈕打在自動位置。
（4）在試驗升壓之前必須先降壓，待零位指示燈亮起后點擊“高壓開”后再開始試驗，
升到設定電壓后則自動計時，計時結束后自動降壓至零位，完成試驗。
4.打印畫面
（1點擊“打印”查看試驗結果，進入打印畫面，點擊“輸出報告”則打印試驗結果。
（2）試驗結束時，降壓至零位后關閉鑰匙旋鈕。
