一、產品別稱：

    互感器伏安特性測試儀、互感器伏安特性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、SDHG伏安特性測試儀、CT PT特性綜合測試儀.

二、產品使用說明：

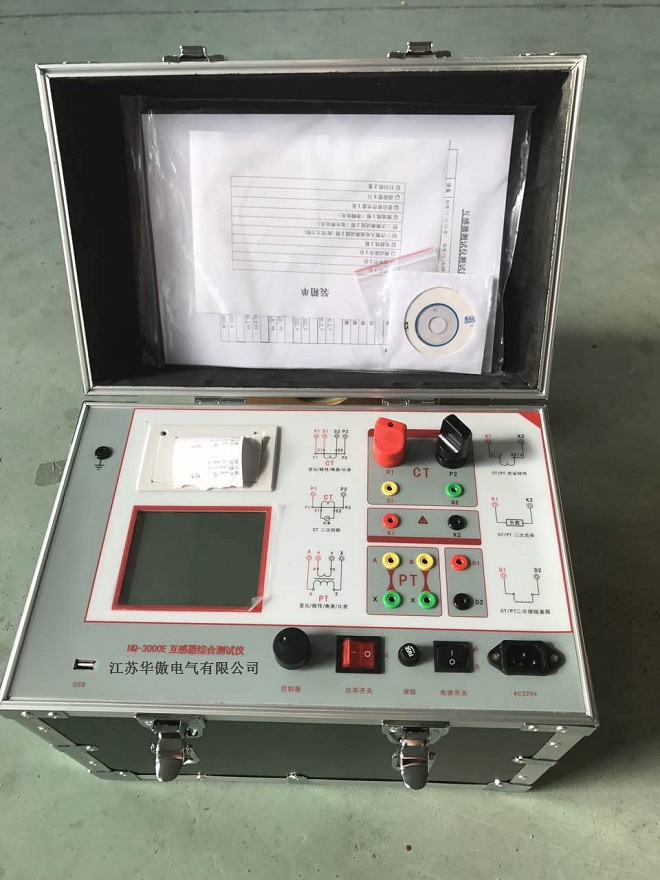

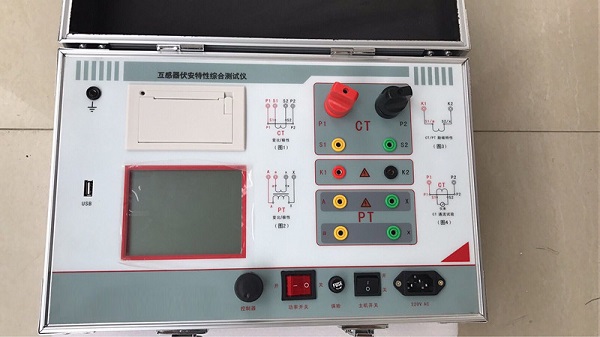

HAHG-185互感器綜合特性測試儀伏安特性、變比、極性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能多功能試驗儀器。

  HAHG-185互感器綜合特性測試儀采用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的儀器。

三、產品技術參數：

    ⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。

    ⒉ 工作環境溫度：0~40℃。

    ⒊ 輸入電壓：輸入交流220V時，輸出0-500V。

                 輸入交流380V時，輸出0-1000。

                 電流：蕞大瞬時電流，測變比時為600A。

                 輸入交流220V時，輸出0-400A。

                 輸入交流380V時，輸出0-600A。

                 伏安特性測試時為15A。

    ⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。

             作電流顯示時：0-9.9A；分辨率：0.1mA。

    ⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。

    ⒍ 誤差：1≤1%，U≤1%。

    ⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。

    ⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。

    ⒐ 外型尺寸：長×寬×高=470×340×260mm3。

    ⒑ 重量：23Kg。

 四、產品注意事項：

       ⒈ 電流互感器二次線圈不應有接地點。

    ⒉ 調壓器開關及輸出開關在斷開位置方向可接線和拆線。

    ⒊ 試驗前本裝置應可靠接地。

    ⒋ 做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
