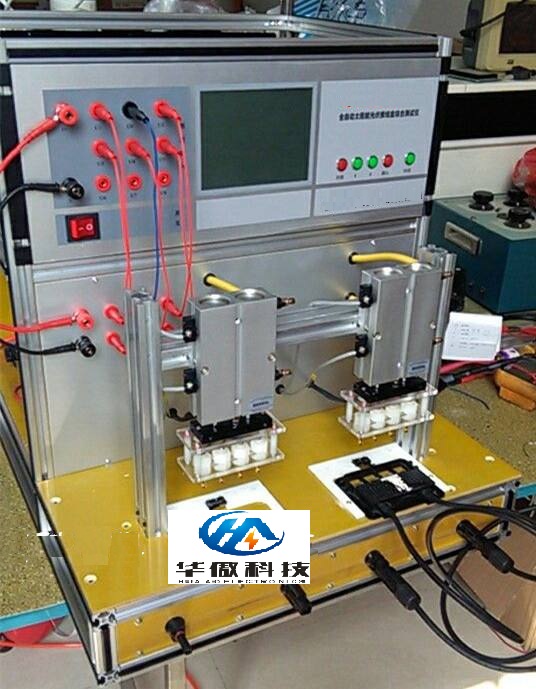

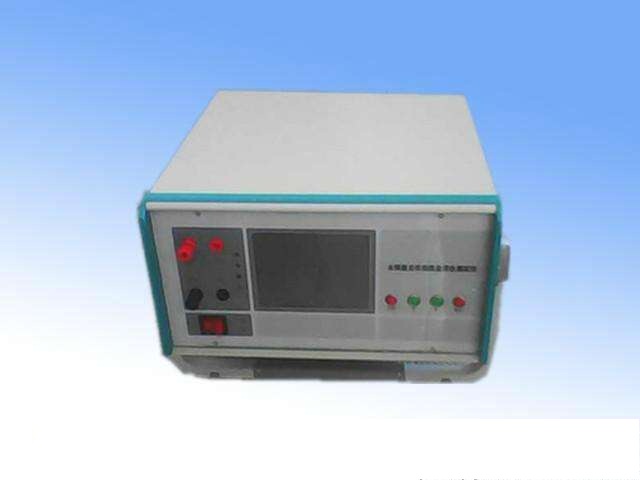

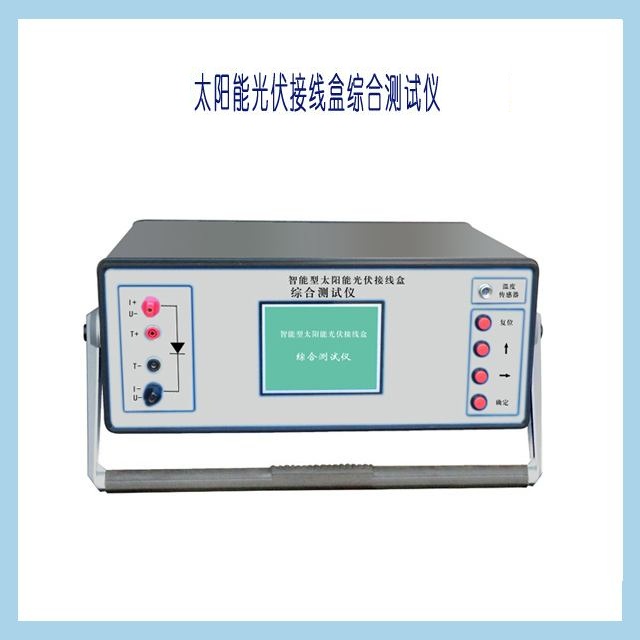

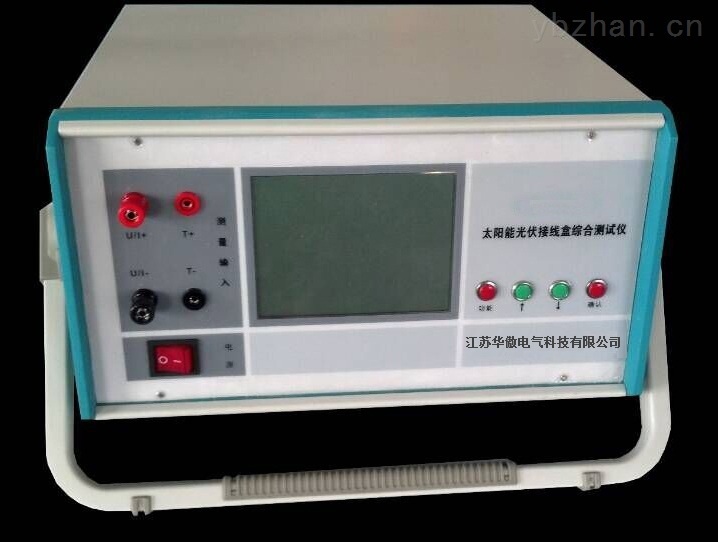

名稱：HADQ智能型太陽能光伏接線盒綜合測試儀

  HADQ智能型太陽能光伏接線盒綜合測試儀，是針對光伏接線盒及其它配套組件的電氣特性測試而研制的測試儀器，可測試接線盒及其組件的壓降、漏電流、溫漂以及導通直流電阻等參數，能滿足20—300W接線盒（6個二極管至一個二極管）的測試所需的要求，它可以廣泛應用在接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數測試，以提高接線盒產品的性能及質量 。

   HADQ智能型采用微電腦控制，320*240點陣的大液晶屏幕顯示，測量快速，顯示清晰明了。并帶有故障報警的功能。測量時無需用戶反復拔插接線端子倒線，按照人機對話的方式，一次性全自動快速準確地檢測光伏接線盒所有電氣性能參數，提高用戶的工作效率。

一、HADQ智能型概述：

   HADQ智能型，是針對光伏接線盒及其它配套組件的電氣特性測試而研制的測試儀器，可測試接線盒及其組件的壓降、漏電流、溫漂以及導通直流電阻等參數，能滿足20—300W接線盒（6個二極管至一個二極管）的測試所需的要求，它可以廣泛應用在接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數測試，以提高接線盒產品的性能及質量 。

 HADQ智能型采用微電腦控制，320*240點陣的大液晶屏幕顯示，測量快速，顯示清晰明了。并帶有故障報警的功能。測量時無需用戶反復拔插接線端子倒線，按照人機對話的方式，一次性全自動快速準確地檢測光伏接線盒所有電氣性能參數，用戶的工作效率。

二、HADQ智能型功能：

二極管的伏安特性，即導通壓降值；

二極管反向漏電流；

通流溫升試驗，是通過一定工作電流和一定的時間，反復檢測常溫下和高溫下二極管的導通壓降和反向漏電流；

導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；

 可以設置漏電流和導通壓降閾值（極限值），二極管反接或損壞有蜂鳴報警、燈光報警和中文提示。

三、HADQ智能型技術指標：

 電流設定   0-20A（可根據二極管的數量來設定）

 電壓設定 45V、50V、90V、100V、135V、150V、180V、200V、225V、250V；

漏電流測量范圍 0-100mA 精度0.1%；

 導通壓降測量范圍 0-20V精度0.1%；

 導通電阻測量范圍 0-2000mΩ 精度0.1%；

 顯示位數 4位；

 通流計時時間整定 0-30秒；

 工作電源: 50Hz  220V±10%/500W

外形尺寸：480*200*400mm

儀器重量：16Kg
