一、產品概述：

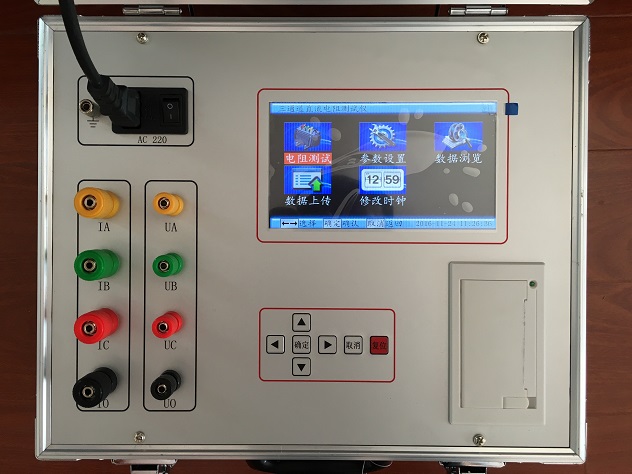

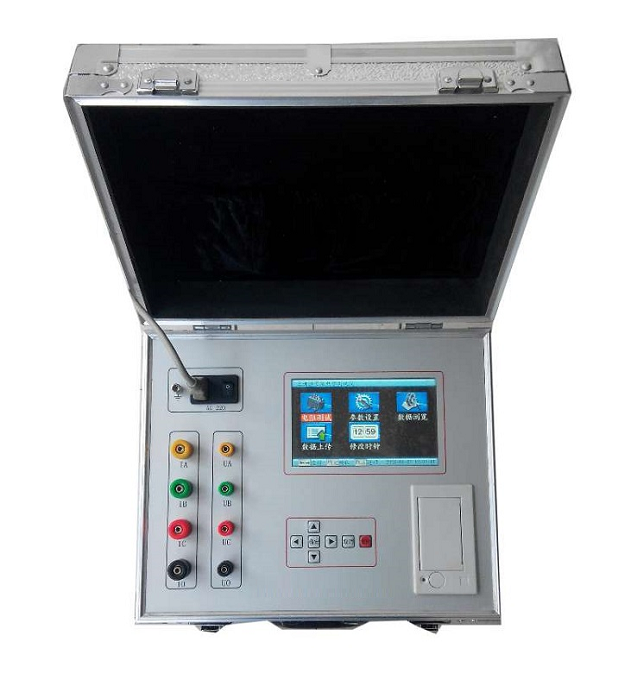

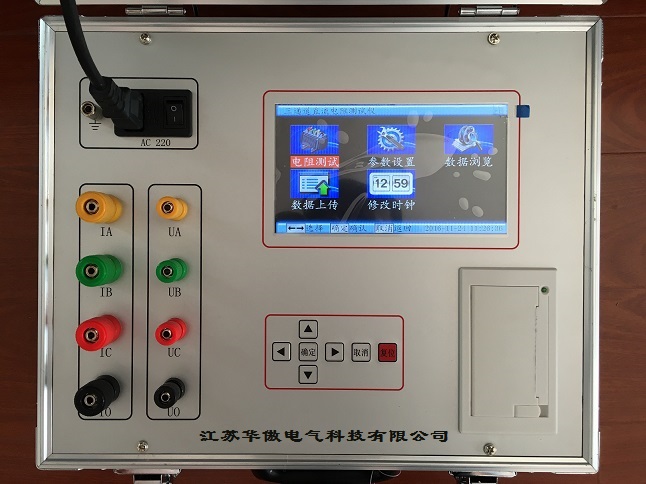

  HAZZ-182C-20A三通道直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，本公司利用自身技術研制了此系列直流電阻測試儀。該儀器采用電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度，操作簡便，可實現變壓器直阻的快速測量。

   全自動三通道直流電阻測試儀（20A），采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，時間僅為傳統方法的1/3。

二、產品安全措施：

1、使用三通道直流電阻測試儀前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

三、產品性能特點

1、儀器輸出電流大且自動選擇電流操作簡便。

2、三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。

3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。

4、具有完善的保護電路，可靠性強。

5、立式機箱結構，便于現場操作。

四、產品技術指標

1、輸出電流：

  手動檔選擇電流（20A、10A、5A、2.5A、1.2A、0.6A、0.3A、0.1A ）

2、輸出電壓：DC28V

3、量程范圍：0.1μΩ～100Ω

4、準確度：0.2%±0.5μΩ

5、蕞小分辨率：1μΩ

6、工作溫度：-20～40℃

7、環境濕度：≤80%RH，無結露

8、工作電源：AC220V±10%，50Hz±1Hz

9、長330mm寬230mm高200mm

10、凈重：10kg
