一、產品簡介

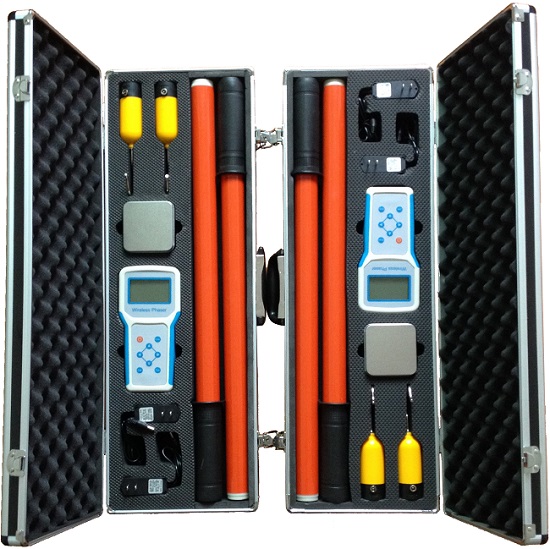

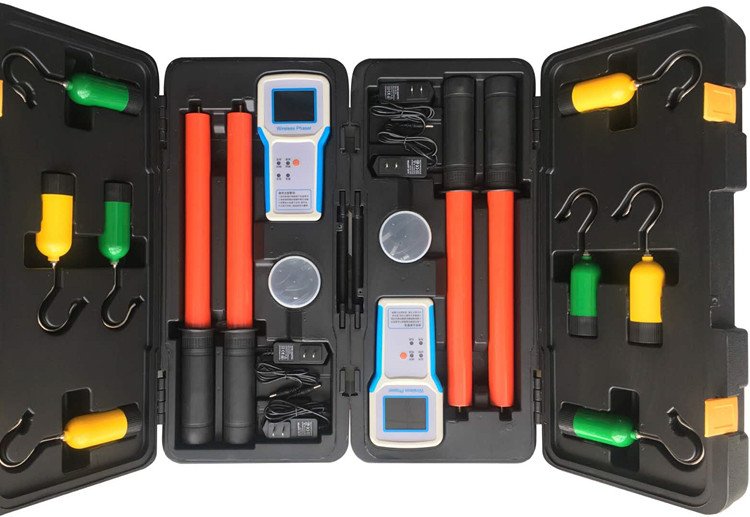

  HAHX-203B智能遠程無線高壓核相儀（別稱遠程核相儀,4G遠程核相儀,自動遠程核相儀,自動遠程高壓核相儀）用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確。也可用于近距離并網或環網核相。儀器適合5V～220kV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器采用無線傳輸技術和GPS授時技術，操作安全可靠，使用方便，兩臺（或多臺）儀器可以相隔幾百公里核相。同時具有4G移動網絡通信功能，兩臺接收主機之間能進行數據交換，直接顯示核相結果，解決了普通遠程核相儀需通過打電話的方式交換測試數據，再人工計算相位差的問題，避免了可能由此產生的人為失誤。

二、工作原理

發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，再通過移動網絡進行數據交換，并自動計算出同一時刻的相位差值，即為兩線路相位差值，從而判斷兩線路為同相或異相。

儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。由此引入的相位誤差小于0.1度。

三、安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電

   壓高于220kV時，請使用長度大于3米的絕緣桿。

3、接收主機使用9V2A充電器充電，發射器和采集器使用5V1A充電器充電，切勿混淆。

四、技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、電壓測量范圍為5V～220kV。

4、發射器和接收主機的蕞大傳輸視距約100米。

5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

6、兩接收主機測量距離300米～800千米。

7、根據GPS信號強弱自動切換GPS模式和授時模式。

8、真人語音提示測量結果和操作步驟。

9、302*240彩屏同時顯示線路相位差、頻率、矢量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。

10、無操作1小時自動關機。

11、發射器和接收主機均內置可充電鋰電池，且電池可拆卸更換。

12、主機電池容量為2500mAH，發射器電池容量為350mAH。

13、高壓測量時泄漏電流<10uA。

14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

15、接收主機已安裝聯通通訊卡，可連接2G/3G/4G移動網絡。

16、工作環境：-35℃--- +45℃ 濕度≤95%RH。

17、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

18、整機重量：約11KG。

19、儀器包裝尺寸：長89cm*寬26cmm*高11cm*2個。
