一、產品簡介

HAHX-203C 無線高壓核相儀（以下簡稱“儀器”）用于測定三相線相序，以及兩線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器測相序及核相，同時具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便。是直接測量高壓線路相序的儀器。

二、工作原理

測量相序時使用X發射器、Y發射器、Z發射器和接收主機。三個發射器將各自線路的相位、頻率信號發回給接收主機。由接收主機計算三條線路之間的兩兩之間相位差，判斷相序。

近程核相時只使用X發射器、Y發射器和接收主機。兩個發射器將各自線路的相位、頻率信號發回給接收主機。由接收主機計算兩條線路之間的相位差，判斷是否同相。

三、安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

四、技術特性

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為5V～220kV。

4、發射器和接收主機的蕞大傳輸視距約100米。

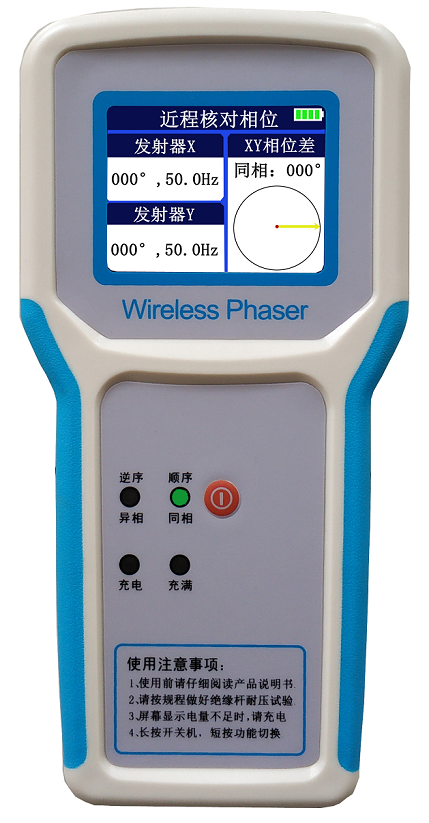

5、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。

6、相序結果判斷：X超前Y120°，Y超前Z120°，Z超前X120°為順序；X滯后Y120°，Y滯后Z120°，Z滯后X120°為逆序。

7、核相結果判斷：相位差≥30°為異相，相位差＜30°為同相。

8、真人語音提示測量結果。

9、主機顯示電池電量，1小時無操作自動關機。

10、主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.4W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

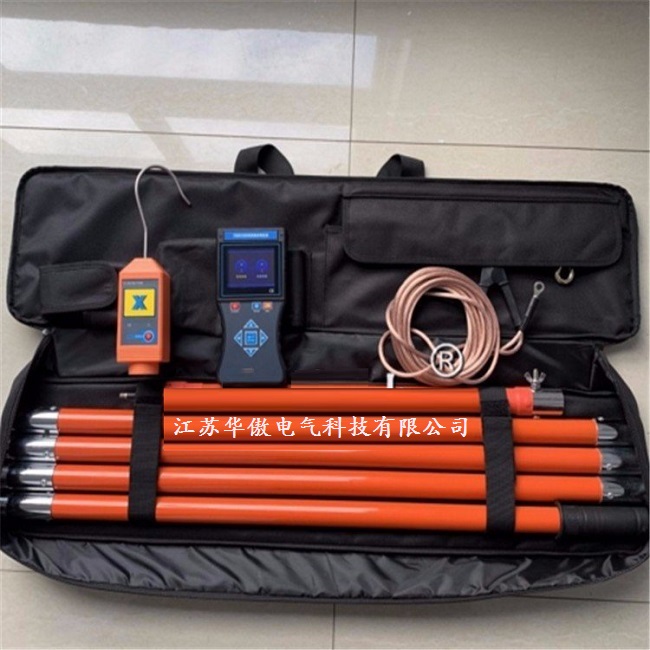

14、整機重量：約6.5KG。

15、儀器包裝尺寸：長71cm*寬35cmm*高11cm。
